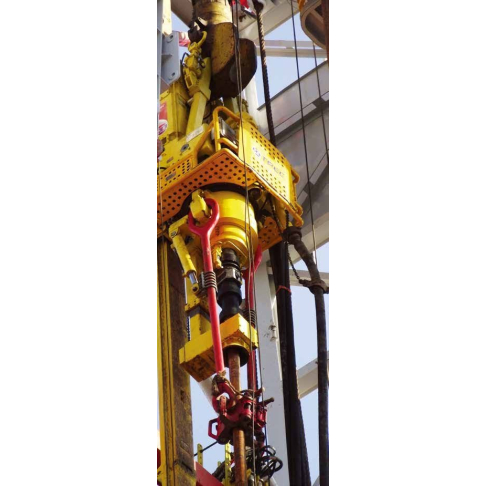

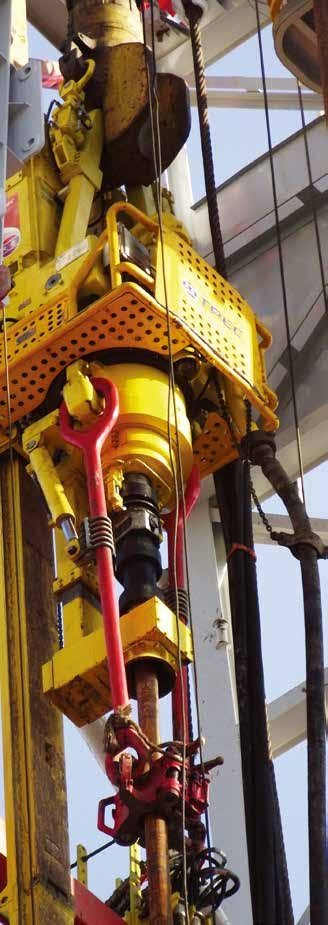

Системы верхних силовых приводов для буровых установок



 В наличии следующие модели Систем верхнего привода:

1. Система верхнего привода DQ-40LHTY-JQ (250T)

Производитель - Panjin Liaohe Oilfield Tianyi Petroleum Equipment Co., Ltd (КНР)

В составе:

- Комплект СВП и система управления;

- Монтажный комплект для привязки БУ и сопровождающие инструменты и запчасти;

- Технические документы

- Трансформатор

Основные технические характеристики

Номинальная нагрузка: 250 т (2225 кН).

Номинальный непрерывный крутящий момент: 40 кН·м.

Максимальный крутящий момент при отвинчивании (прерывистый режим): 68 кН·м.

Максимальная частота вращения: 180 об/мин.

Номинальное давление в канале циркуляции бурового раствора: 52 МПа.

Диапазон размеров бурильных труб: 2 7/8" IF – 5 1/2" IF.

Рабочая высота: 5,6 м.

Мощность главного двигателя (номинальная, непрерывная): 375 кВт.

Питание: 600 В переменного тока.

Диапазон рабочих температур окружающей среды: от –45 °C до +55 °C

Модель: DQ-20-ZL (150T)

Год выпуска: 2024

Цена 40 000 000 руб. с НДС



 2. Система верхнего привода DQ-40LHTY-JQ (250T)

Производитель - Panjin Liaohe Oilfield Tianyi Petroleum Equipment Co., Ltd (КНР)

В составе:

- Комплект СВП и система управления;

- Монтажный комплект для привязки БУ и сопровождающие инструменты и запчасти;

- Технические документы

- Трансформатор

Основные технические характеристики

Номинальная нагрузка: 250 т (2225 кН)

Номинальный непрерывный крутящий момент: 40 кН·м

Максимальный крутящий момент при отвинчивании (прерывистый режим): 68 кН·м

Максимальная частота вращения: 180 об/мин

Номинальное давление в канале циркуляции бурового раствора: 52 МПа

Диапазон размеров бурильных труб: 2 7/8" IF – 5 1/2" IF

Рабочая высота: 5,6 м

Мощность главного двигателя (номинальная, непрерывная): 375 кВт.

Питание: 600 В переменного тока.

Диапазон рабочих температур окружающей среды: от –45 °C до +55 °C

Модель: DQ-40LHTYJQ (250T)

Год выпуска: 2024

Цена: 50 000 000 руб. с НДС



3. Система верхнего привода DQ-50LHTY(350 Т)

Производитель - Panjin Liaohe Oilfield Tianyi Petroleum Equipment Co., Ltd (КНР)

В составе:

- Комплект СВП и система управления;

- Монтажный комплект для привязки БУ и сопровождающие инструменты и запчасти;

- Технические документы

- Трансформатор

Основные технические характеристики

Статическая грузоподъемность:

- Оси нагрузки элеватора не менее 350 метрических тонн

- Оси нагрузки вала не менее 350 метрических тонн

Электродвигатель(и) привода

- Выходная мощность 450 кВт

Продолжительный крутящий момент при 95 об/мин. не менее 45000 Н.м

Максимальный крутящий момент развинчивания не менее 68000 Н.м

Максимальная скорость не менее 180 об/мин

Усилие на тормозе не мене 45000 Н.м

Максимальный момент на электродвигателе (момент при скреплении регулируется оператором) не менее 68000 Н.м,

Ориентация трубного манипулятора (не ограничена, управляется дистанционно) 360 град.

Замковый механизм трубного манипулятора (управляется дистанционно)

Диапазон захватывающего устройства (с заменяемыми плашками) 85-216 мм.

Максимальный ход запасного ключа 85-216 мм

Внутренний диаметр не менее 76 мм

Рабочее давление 52 MPa (кг/см2)

Модель: DQ-50LHTY-JQ (350T)

Год выпуска: 2024

Цена: 60 000 000 руб. с НДС



4. Система верхнего привода DQ-70LHTY-JQ (500T)

Производитель - Panjin Liaohe Oilfield Tianyi Petroleum Equipment Co., Ltd (КНР)

В составе:

- Комплект СВП и система управления;

- Монтажный комплект для привязки БУ и сопровождающие инструменты и запчасти;

- Технические документы

- Трансформатор

Основные технические характеристики

Максимальная нагрузка на крючок: 4500 кН

Рабочая высота: 5,6 м

Номинальная мощность основного привода: 350 кВт × 2 (два двигателя)

Максимальный регулируемый вращающий момент при бурении: 60 кН·м

Максимальный вращающий момент при раскреплении: 80 кН·м

Максимальная частота вращения: 220 об/мин.

Максимальное давление нагнетания бурового раствора: 70 МПа

Выходная частота VFD (частотно-регулируемого привода): 0–121 Гц

Входное напряжение: 600 В переменного тока

Диапазон работы трубного захвата: 2 7/8"–5 1/2"

Модель: DQ-70LHTY-JQ (500T)

Год выпуска:  2024

Цена: 70 000 000 руб. с НДС
